OBIEKT ERA 200

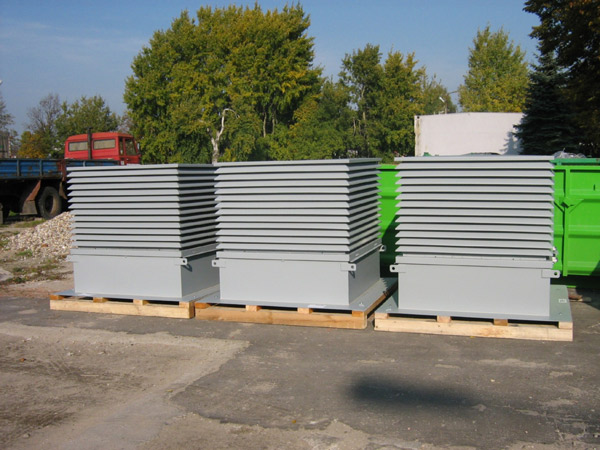

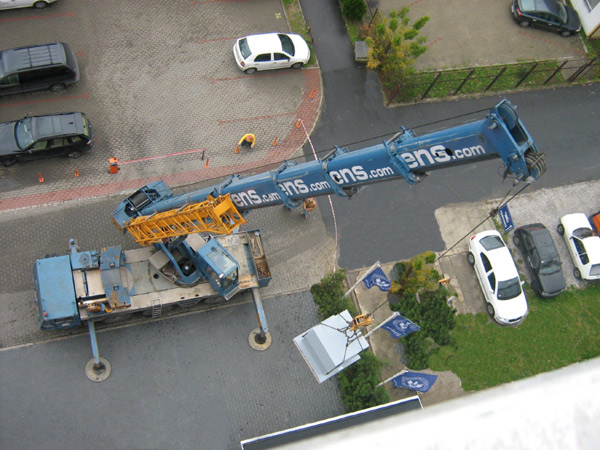

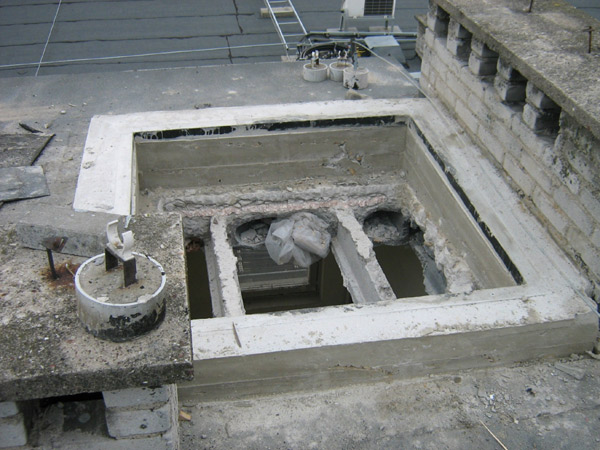

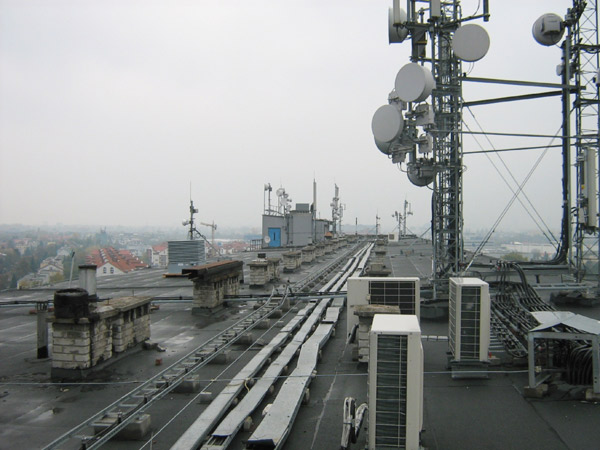

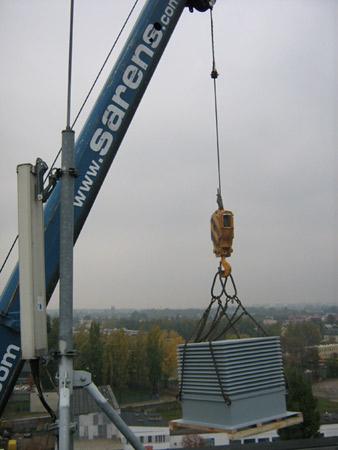

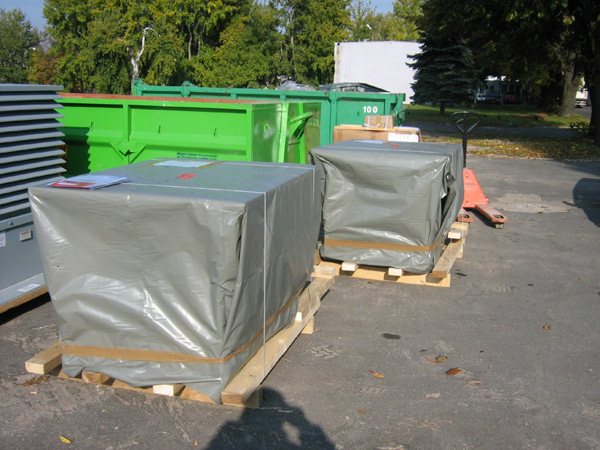

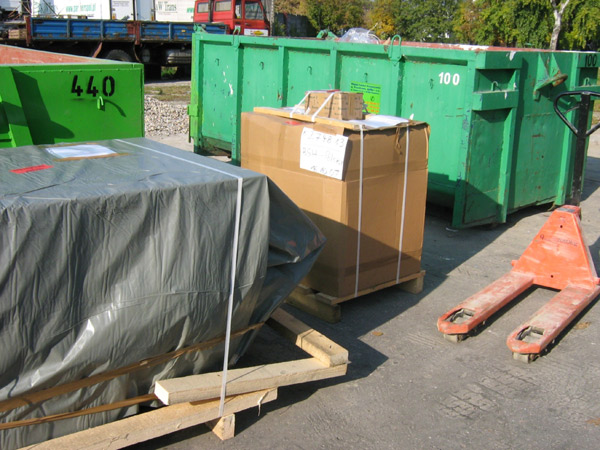

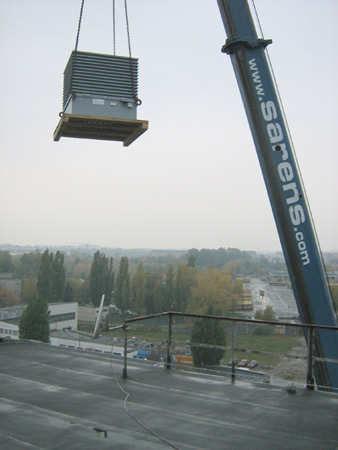

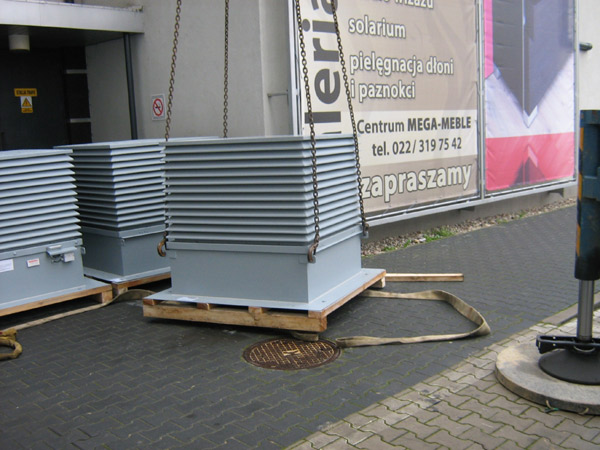

Urządzenia po rozładunku	Urządzenia po rozładunku	Urządzenia po rozładunku	Przygotowanie cokołu wywietrzaka	Wywietrzak w trakcie podnoszenia na dach

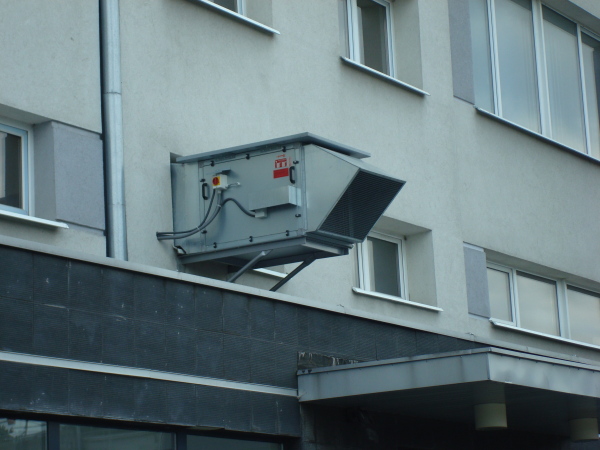

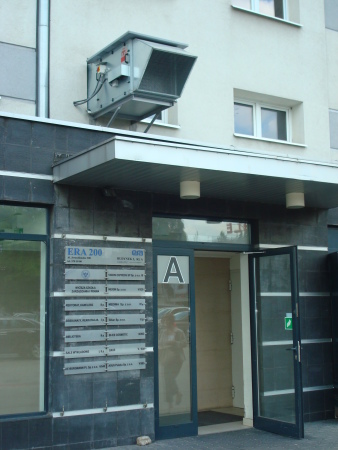

Wywietrzak w trakcie podnoszenia na dach	Wywietrzak w trakcie podnoszenia na dach	Wywietrzak w trakcie podnoszenia na dach	Wywietrzak zamontowany	Nawietrzak po posadowieniu

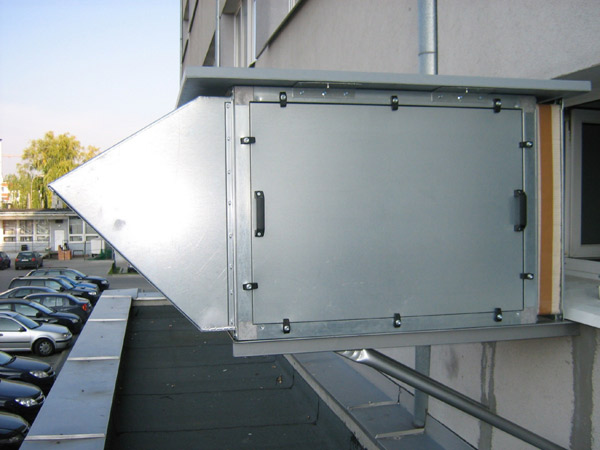

Nawietrzak po posadowieniu	Nawietrzak	Nawietrzak	Nawietrzak

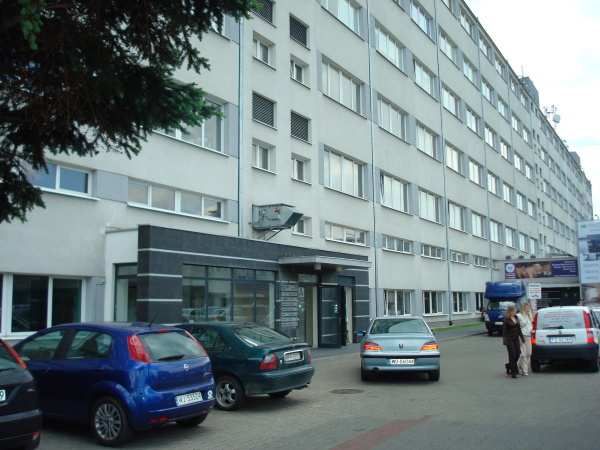

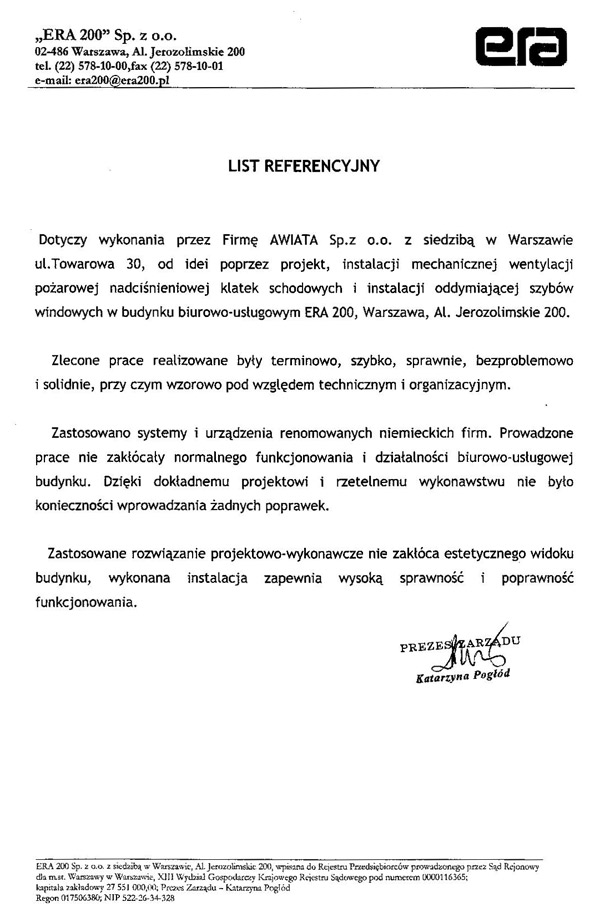

Podczas modernizacji budynku ERA 200 inwestor natrafił na problem braku instalacji oddymiającej.

Wykonanie klasycznej instalacji oddymiającej polega na poprowadzeniu kanałów zarówno pionowych jak i poziomych, którymi dym jest usuwany.

W tym przypadku było to praktycznie niemożliwe, z uwagi na konieczność zbyt długiej przerwy w eksploatacji budynku.

Nasza firma rozwiązała ten problem w nastepujący sposób:

opracowano i uzgodniono z rzeczoznawcami (w zakresie p-poż.) projekt oddymiania klatek schodowych . Głownym problemem było uzyskanie stałego, niewielkiego nadciśnienia i okreslonego wydatku powietrza przepływajacego przez klatki schodowe. Zbyt małe nadciśnienie mogło powodować niewystarczajace usuwanie dymu, a zbyt duże mogłoby uniemożliwić otwarcie drzwi ewakuacyjnych,
zastosowano urządzenia renomowanych niemieckich firm,
wszelkie prace przeprowadzono bez przerw eksploatacyjnych w budynku uzyskując tym samym zadowolenie inwestora:

SZTYNORT - Gospoda Angielska i Pensjonat

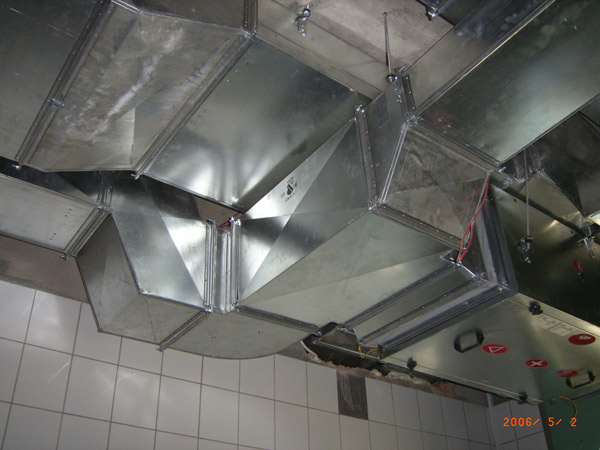

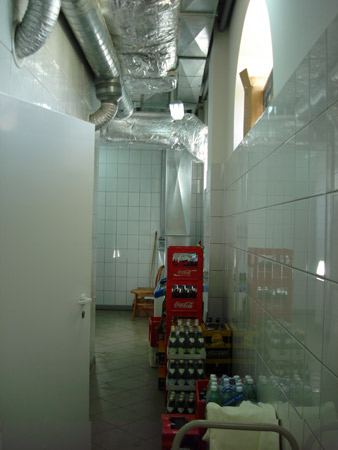

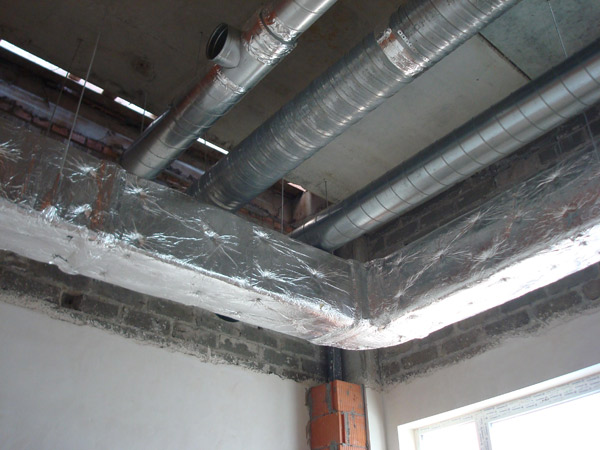

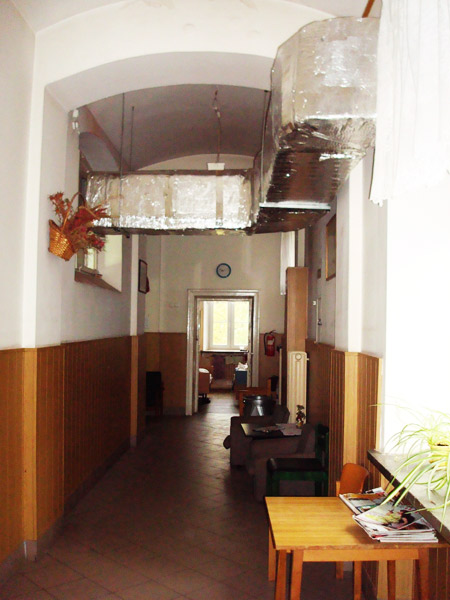

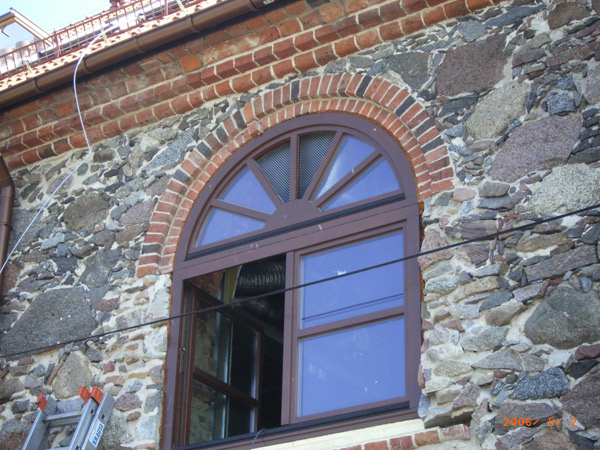

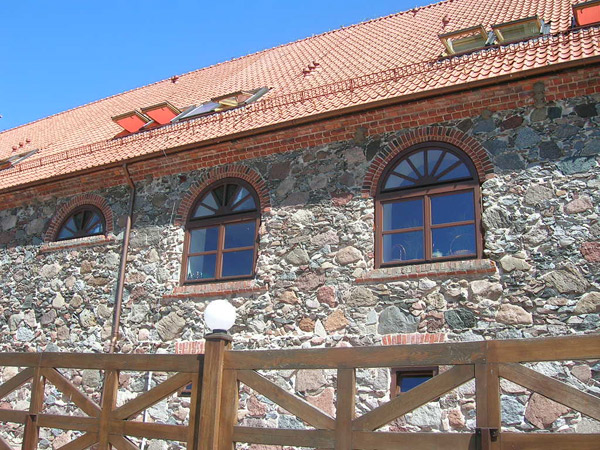

Centrala HERMES APX-4-P o wydatku 3600m3'h	Czerpnia ścienna wkomponowana w okno	Czerpnie ścienne nie zaburzają widoku elewacji	Dyskretna elegancja i wentylacja	Instalacja kanałowa

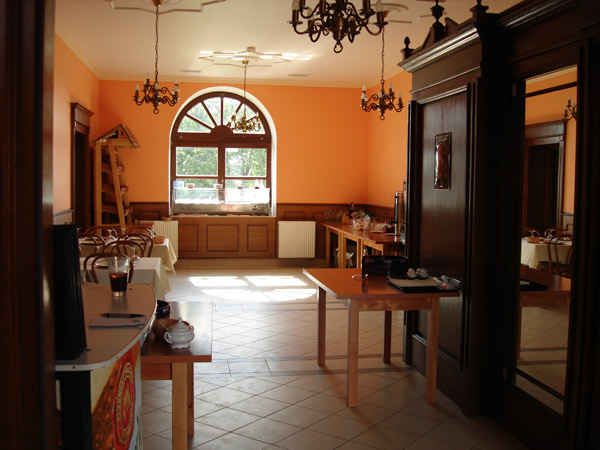

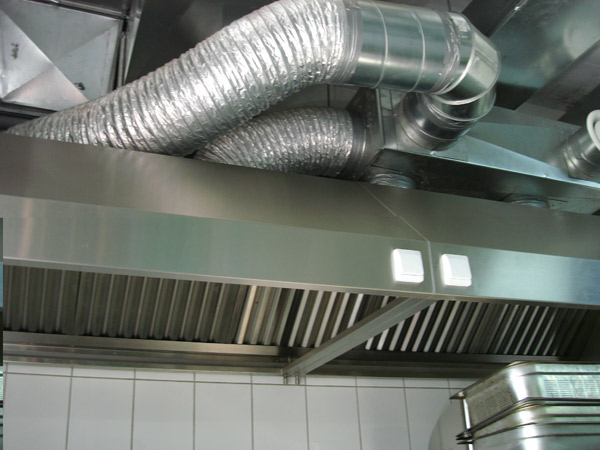

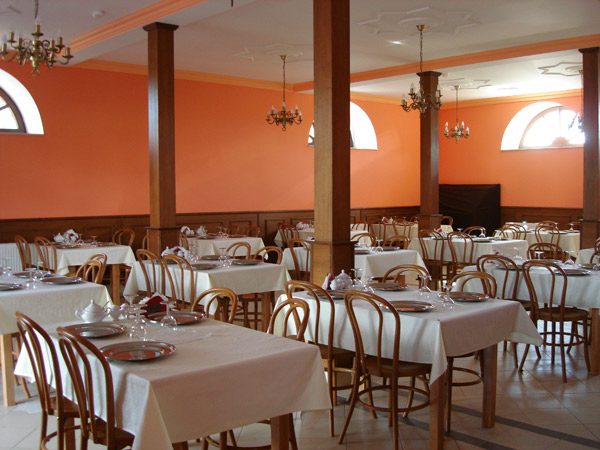

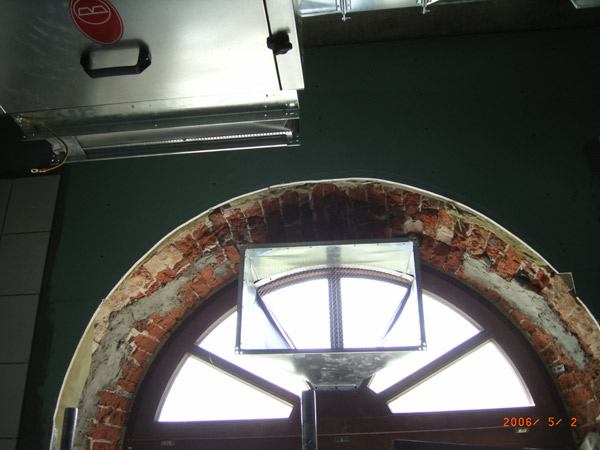

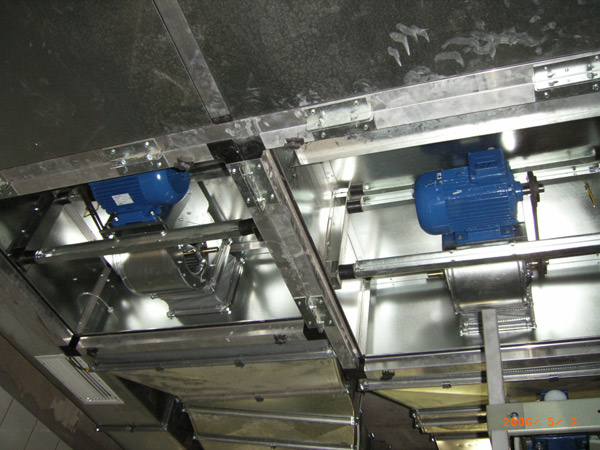

Kanał czerpni przygotowany do montażu	Kanały maszynowni - Centrala Wentylacyjna Hermes APN-3-P o wydatku 2800 m3'h	Kratka wyciągowa w piwnicy-winiarni	Okap wyciągowy wraz z system kanałów	Sala restauracji

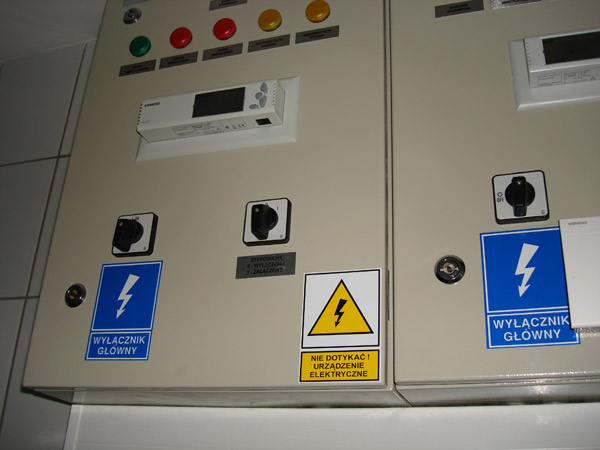

Szafa automatyki i zasilania	Wyrzutnia dachowa

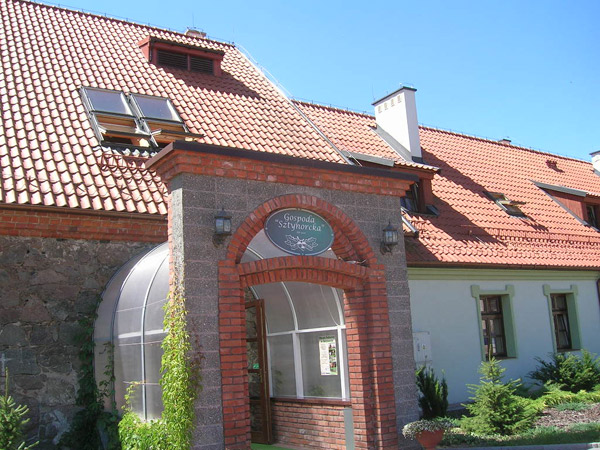

"Gospoda Sztynorcka" położona w samym sercu Mazur nad jeziorem Sztynorckim.
Port i wioska żeglarska T.I.G.A. YACHT&MARINA w bezpośrednim sąsiedztwie jednego
z najciekawszych i najpiękniejszych zabytków mazurskich - barokowego pałacu Lehndorffów. Odrestaurowany, zabytkowy 300- letni budynek Gospody (prawdopodobnie kiedyś stajnia),
mieszczący pensjonat i restaurację, a w piwnicy stylową winiarnię jest obiektem zabytkowym,
a więc posiadającym grube mury, co zwykle stanowi skomplikowane zadanie jeśli chodzi
o osadzenie nowej instalacji wentylacyjno-klimatyzacyjnej.

W obiekcie nasza firma zastosowała centrale wentylacyjne podwieszane:

nawiewna o wydatku 2800m3/h Hermes APN-3-P i
nawiewno-wywiewna o wydatku 3600m3/h HERMES-APX-4-P.

Wieloletnia współpraca z konserwatorami zabytków oraz zastosowane przez naszą firmę
profesjonalne i nowoczesne rozwiązania techniczne w pełni usatysfakcjonowały Inwestora.

Szpital w Tworkach k/Warszawy - projekt i montaż oddymiania klatek schodowych

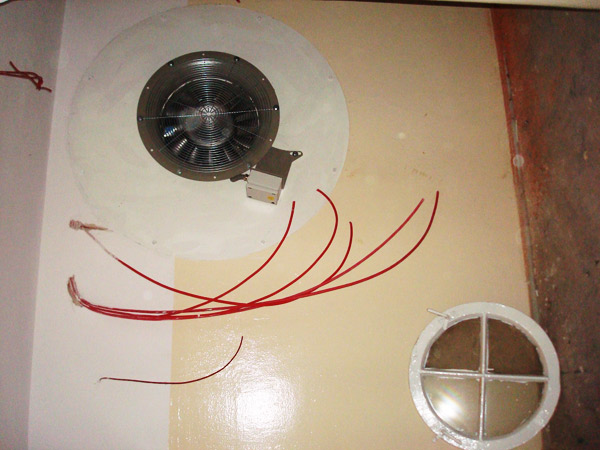

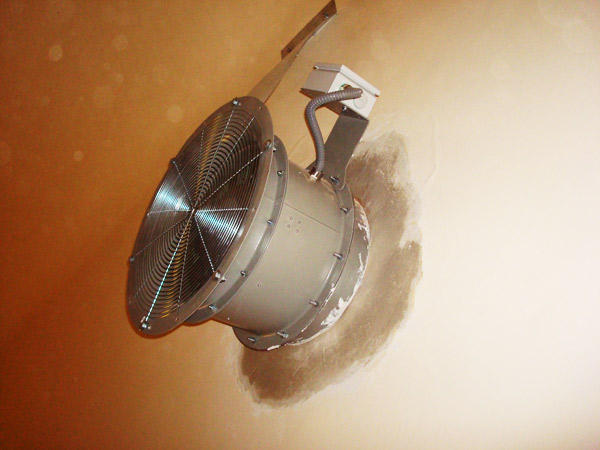

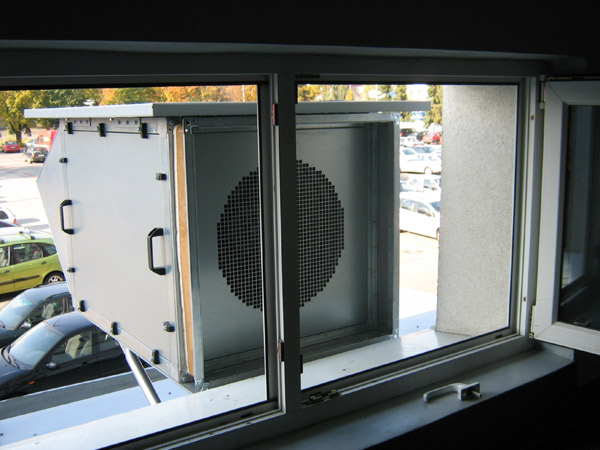

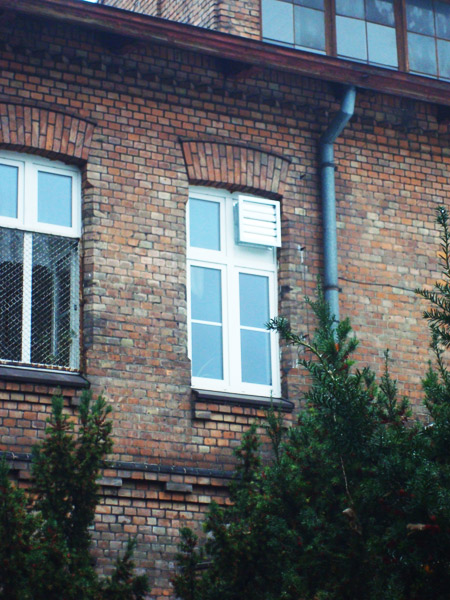

Wyrzutnia wentylatora typu BVAXN	Kana do wentylatora typu BVAXN	Wentylator umieszczony w ścianie - typ BVAXN	Wyrzutnia wentylatora - typ BVAXN	Wentylator osiowy umieszczony bezpośrednio w oknie - typ BVAXN

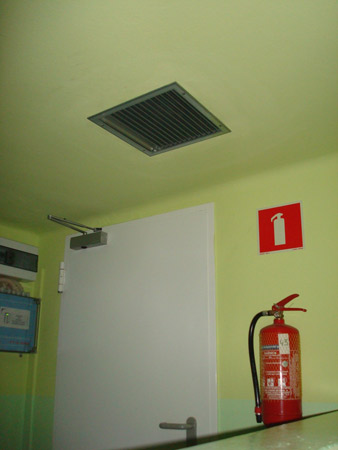

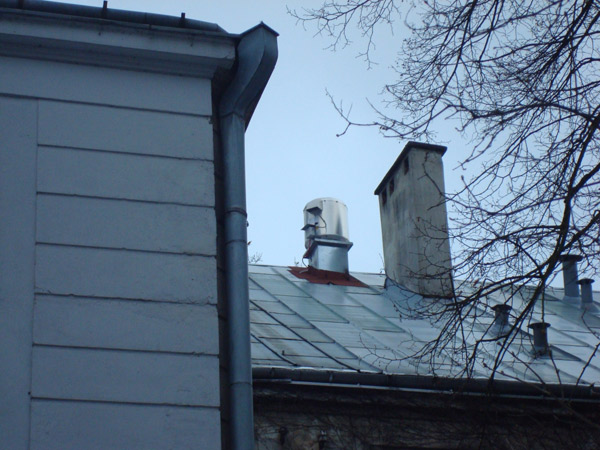

Wentylator dachowy - typ BVD 315	Kratka wycigowa wentylatora dachowego typ BVD 315

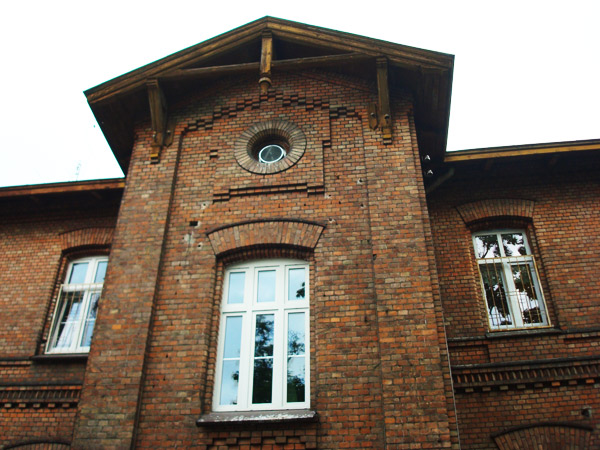

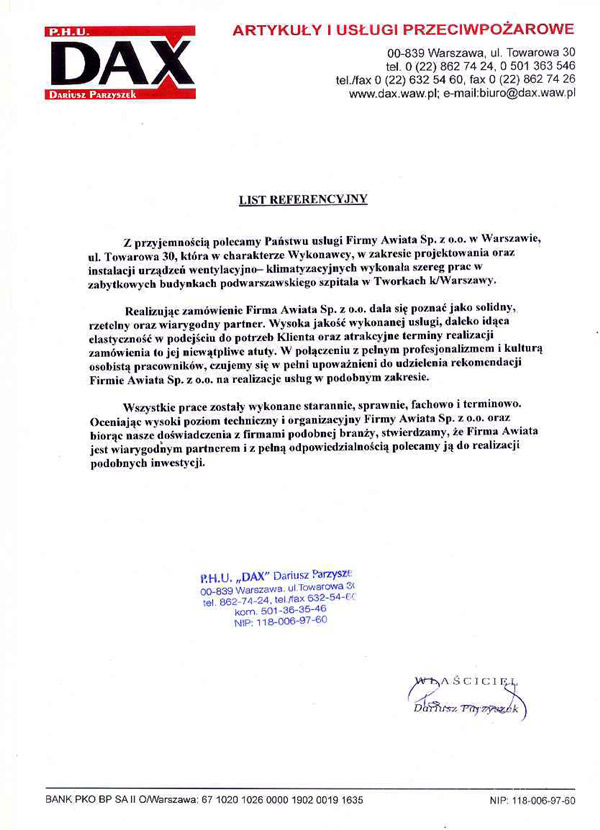

Szpital w Tworkach k/Warszawy - obiekt zabytkowy liczący 118 lat.
Na rozległym terenie szpitala na uwagę zasługuje większość obiektów wpisanych w rejestr kultury polskiej (1987r.), a szczególnie te wybudowane
w stylu przemysłowym w 1891 r., odcinające się wyraźnie na tle zieleni elewacją z czerwonej cegły klinkierowej. Firma Awiata Sp. z o.o. wykonała instalację oddymiania klatek schodowych w kilku najstarszych budynkach szpitala. Poza starannym i dokładnym wykonaniem, szczególną uwagę zwrócono na zachowanie historycznego wizerunku obiektu, poprzez umieszczenie w sposób mało widoczny elementów wentylacji.
Ze względu na bezpieczeństwo pacjentów i personelu, w szpitalnych budynkach zastosowano urządzenia renomowanej niemieckiej firmy BSH typu:

wentylator dachowy oddymiający BVD 315 o wydatku 2000 m3/h,
wentylatory osiowe kanałowe oddymiające BVAXN o wydatku ok. 3000 m3/h

Instalacja po montażu została przetestowana. Próby udowodniły niezawodność i skuteczność instalacji.

SPECTRA - budynek biurowo-magazynowy w Warszawie, instalacja nawiewno-wywiewna

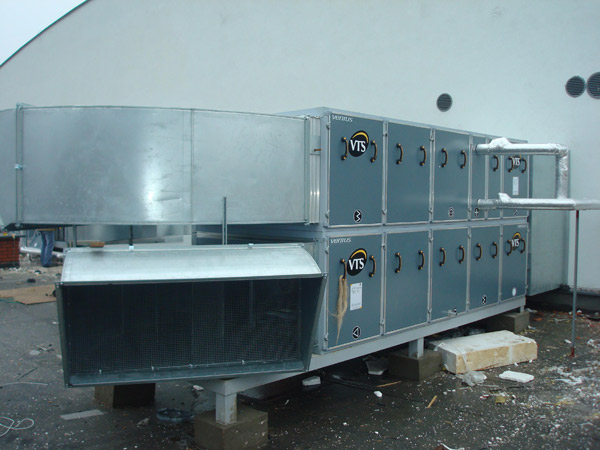

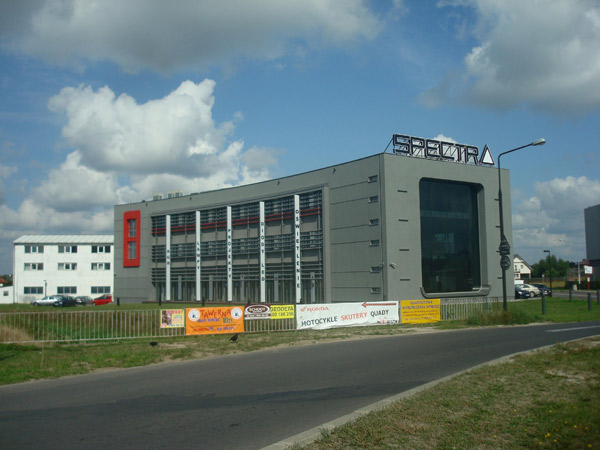

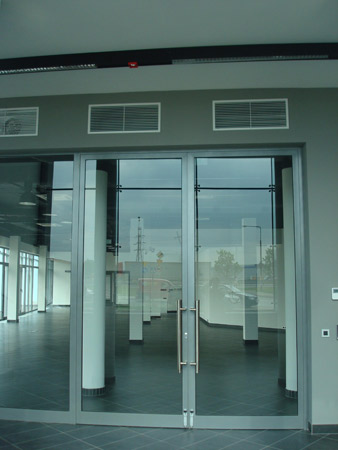

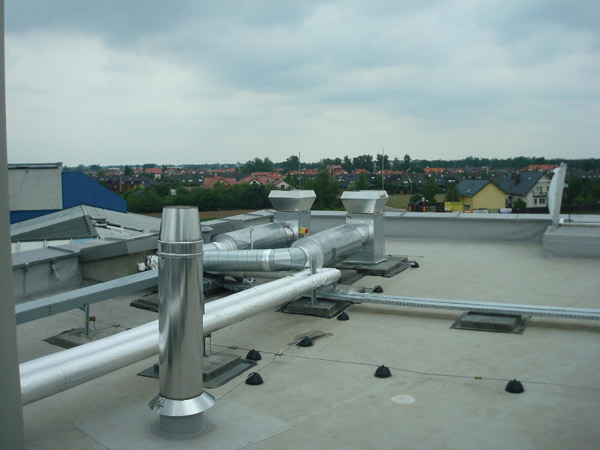

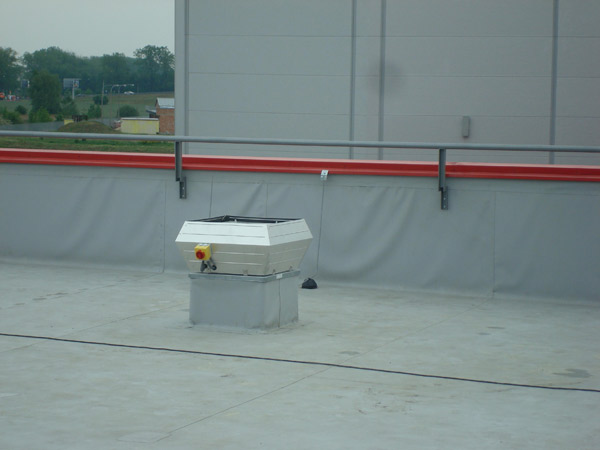

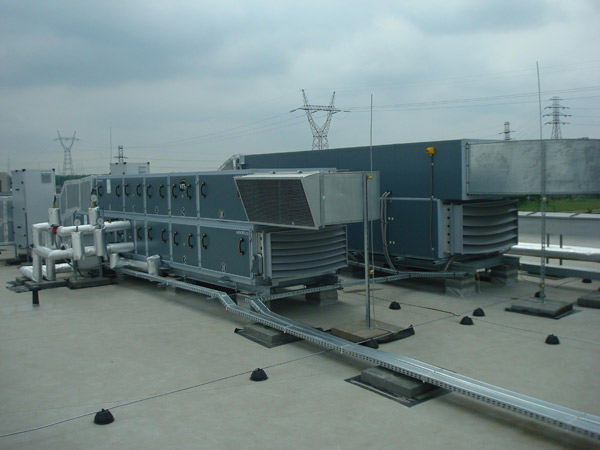

Budynek w całej okazałości	Centrale wentylacyjne - widok na czerpnie i wyrzutnie	Instalacja wyciągowa na dachu	Wentylator dachowy	Wejście do parteru

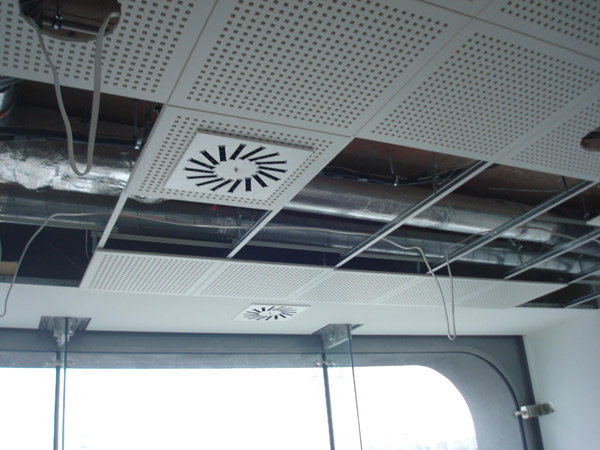

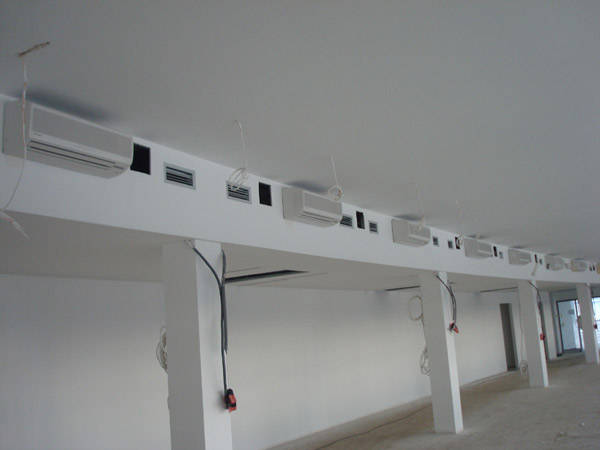

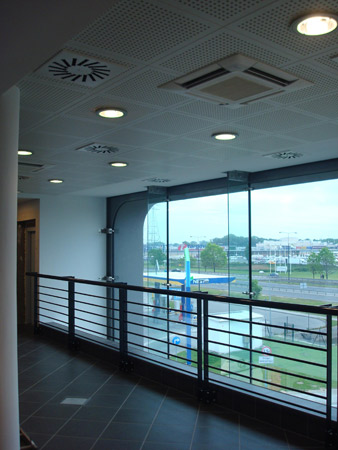

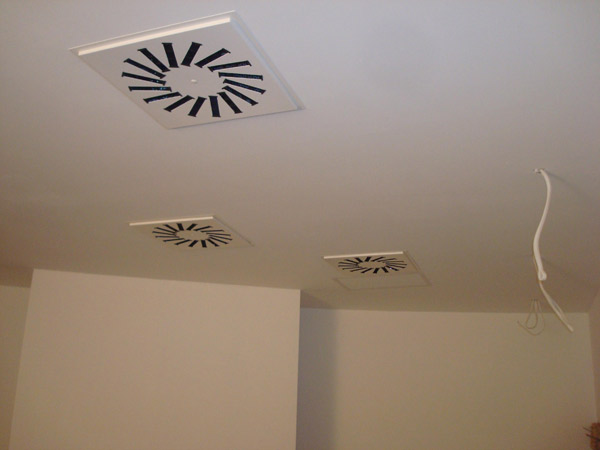

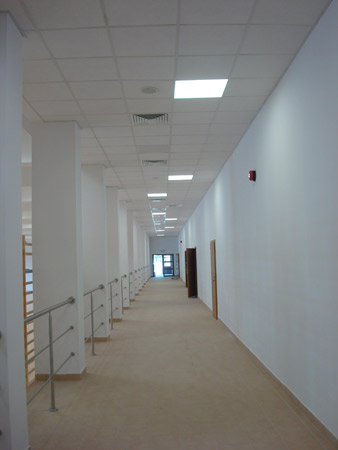

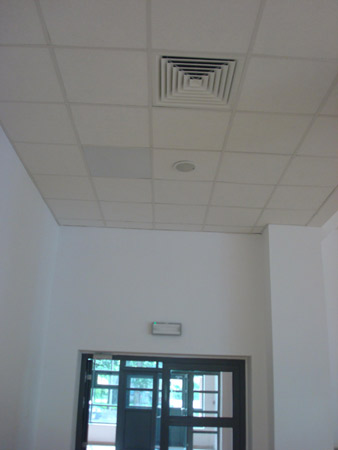

Wejście na piętro	Galeryjka - anemostaty wirowe	Montaż anemostatu wirowego	Open space - na piętrze	Zamontowane anemostaty wirowe

SPECTRA - nowoczesny budynek biurowo-magazynowy wiodącej firmy z branży oświetleniowej, mieści się w Warszawie. W budynku wykonaliśmy mechaniczną instalację nawiewno-wywiewną opartą na centralach VS-55 i VS-40. Generalny wykonawca narzucił krótki termin realizacji,
dużym utrudnieniem dla prac na dachu były także opady śniegu i niska temperatura...
W ekspresowym tempie przerysowaliśmy instalację do naszego programu CAD-VENT,
dzięki temu zweryfikowaliśmy parametry pracy central (spręż dyspozycyjny) oraz uprościliśmy technologię wykonania instalacji. Bezproblemowy rozruch oraz standardowo wykonane pomiary skuteczności wentylacji dowiodły prawidłowości przeprowadzonych działań.

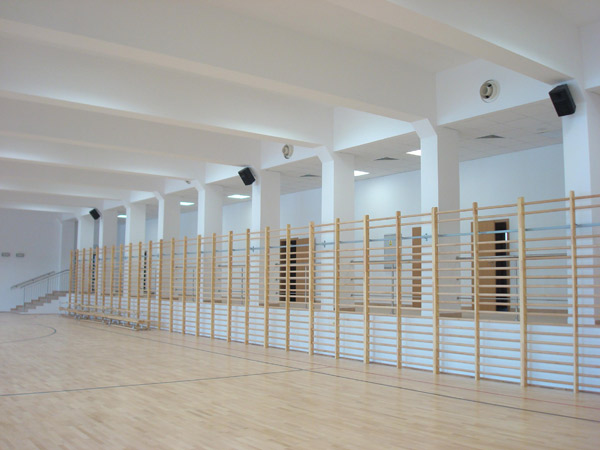

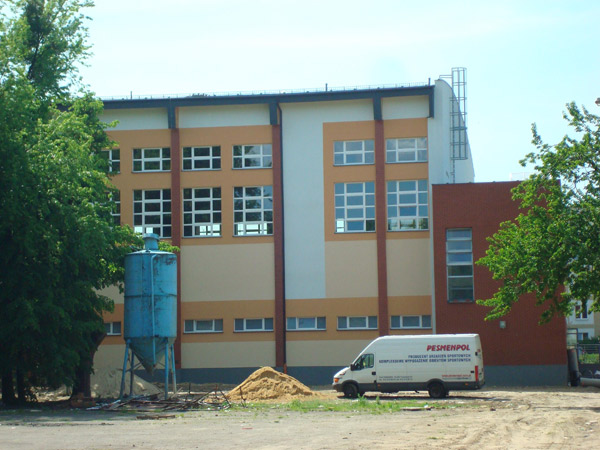

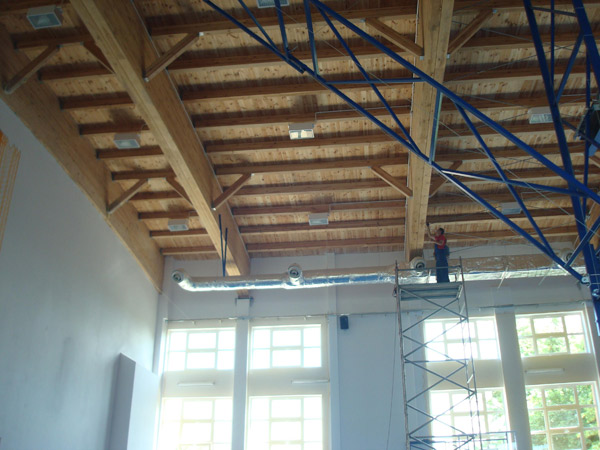

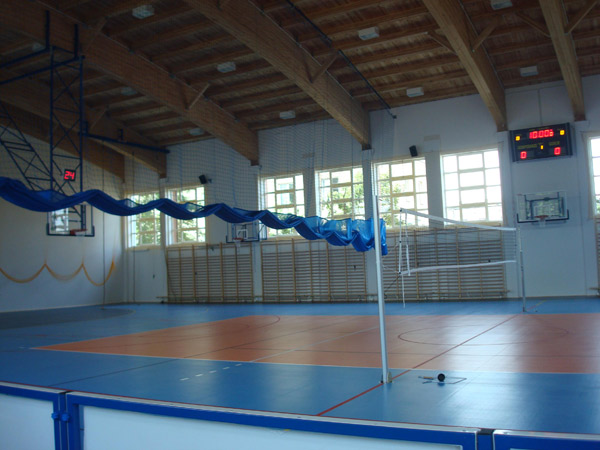

HALA SPORTOWA w Zespole Szkół przy ul. Deotymy w Warszawie

Ponieważ inwestor nie doszacował kosztorysu wykonawczego, nasze zadanie polegało
na przeprojektowaniu instalacji tak, aby zmieścić się w zakładanym budżecie.
Instalacja nawiewno-wywiewna miała być jednocześnie instalacją grzewczą.
Nasze rozwiązanie zakładało przeniesienie kanału położonego ponad połacią dachu
do wnętrza hali. Dzięki temu drogie oblachowanie kwasoodporne zostało zastąpione
zwykłą izolacją oraz siatką zapobiegającą uderzeniom. Ponadto osiągnięto znacznie mniejsze straty ciepła oraz wyeliminowano możliwość powstawania przecieków. Wentylatory dachowe zostały zastąpione wentylatorami kanałowymi. Zastosowano centrale VS-55 i VS-100. Importowane elementy nawiewne: np. dysze dalekiego zasięgu, kratki wentylacyjne
- zostały zastąpione przez produkty polskiej Firmy CWK Projekt został wykonany
w programie CAD-VENT. Instalacja po uruchomieniu spełniała wszelkie
zaplanowane wymagania.
